產品介紹

大傾角輸送機，又稱波浪形擋板輸送機、裙邊皮帶輸送，是輸送機的一種，克服了普通皮帶機使用場地狹小無法使用的限制。大傾角輸送機在使用過程中具有許多優點。大傾角輸送機具有結構簡單、操作可靠、維護方便等優點。也可以以大傾角運輸，結構緊湊，土地面積小。近年來，它提高了高度，在傳輸量大方面發展迅速。使其得到更廣泛的應用。

大傾角輸送機不像其他固定輸送機那樣進行水平輸送，大傾角輸送機采用波浪擋板和橫向擋板的輸送帶，從而達到大傾角輸送物料的目的，最大傾角可達到垂直輸送。 其結構緊湊，占地面積小，是一種理想的大傾角或垂直運輸設備。 大傾角輸送機應用于井下采礦工程，露天開采，化工等行業。大傾角輸送機可應用于煤碳，糧食，建材，化工，冶金，電力，輕工，建筑，港口等行業。 對有特殊要求的物料，如高溫，有酸，堿，油或有機溶劑的物料，應采用專用傳送帶進行運輸。

擋板由基帶、擋板和擋板組成，基帶的形狀與普通輸送帶相同，但橫向剛度較大：擋板呈波浪狀，擋板根據截面的不同可分為T型、C型和TC型。T型適用于傾角β≤40°，C型適用于傾角β>40°，材料流動性好，TC型適用于傾角β>40°，材料粘度高的情況。大傾角輸送機廣泛應用于化肥、煤礦、地鐵、糧食、冶金、化工、水泥等領域。

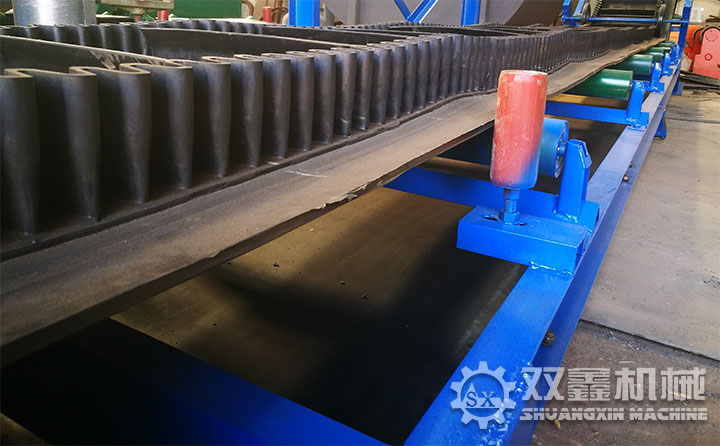

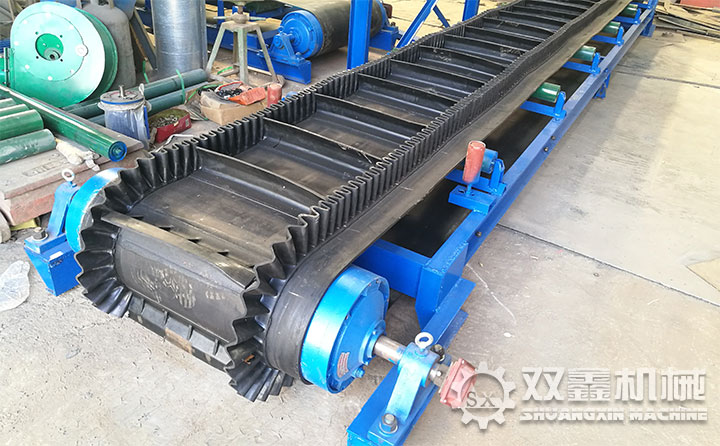

大傾角輸送機圖片

大傾角輸送機

大傾角輸送機

大傾角輸送機

工作原理

大傾斜輸送機是通過在扁平橡膠輸送帶的兩側連接一個可自由伸展的橡膠波形垂直“裙邊”而構成的，并且在裙部之間形成具有一定強度和彈性的橫桿。材料在桶中連續輸送。大角度帶式輸送機可用于各種領域，輸送比重為0.5-2.5t / m3的各種散裝物料，溫度范圍為-19°C~ + 40°C。對于有特殊要求的材料，如高溫，酸性，堿性，油性或有機溶劑的材料，需要特殊的膠條輸送帶。

性能特點

1、輸送機的輸送傾角較大，高達90度，是大傾角傳輸和垂直提升的理想裝置?？梢詼p少土地面積，節約設備投資和民用建筑成本，具有良好的綜合經濟效益;

2、與其他起重設備相比，它具有一般帶式輸送機結構簡單、維護和使用方便等優點。

3、運行平穩，噪音低;

4、運行可靠。長鏈、浮鏈、斷鏈、斗式提升機在沒有鏈條傳動設備的情況下經常發生打滑、掉鏈現象。其可靠性與普通帶式輸送機基本相同。

5、因為裝載時沒有開挖阻力，且運行材料內部摩擦和外部摩擦，能耗小;

6、立式翻邊帶式輸送機還可在機頭、機尾設置任意長度的水平輸送段，便于與其他輸送設備連接。

大傾角輸送機技術參數
